怎样计算矿用变压器的容量

编辑:矿用变压器厂家 日期:2019-01-19 人气:277

  矿用变压器的容量是矿用变压器运行的基本的物理量,也是影响矿用变压器运行的一个最为重要地条件,对于矿用变压器的容量也是可以进行计算出来的,常见的矿用变压器的容量在进行使用的时候或者是在购买的时候就要进行去确定好。常见地矿用变压器的容量该怎么进行计算呢?以下是常见地矿用变压器的容量的相关的计算方法供大家进行参考:

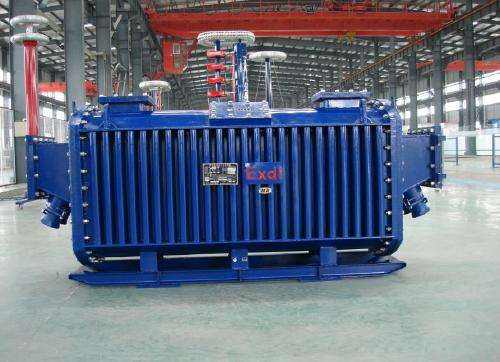

矿用变压器

  1、根据用电的实际需要求出矿用变压器的输出总视在功率PS,诺二次侧为多绕组时,则输出总视在功率为二次侧各绕组输出视在功率的总和

  PS=U2 I2+U3I3+……+UnIn

  式中U2 U3……Un——二次侧各绕组电压有效值(V);

  I2 I3……In——二次侧各绕组电压有效值(V);

  2、输入视在功率PS1及输入电流I1的计算,矿用变压器负载时,由于绕组电阻发热损耗和铁芯损耗,输入功率中有一部分被损耗掉,因此矿用变压器输入功率与输出功率之间的关系是PS1=PS/η(W)

  式中η——矿用变压器的效率。η总是小于1,对于功率1KW以下的矿用变压器:η=0.8~0.9。 知道矿用变压器输入视在功率PS1后,就可以求出输入电流I1 I1=PS1/U1×(1.1~1.2)(A)

  式中U1—— 一次侧的电压有效值(V),一般就是外加电源电压;

  1.1~1.2——考虑到矿用变压器空载励磁电流大小的经验系数。

  3、确定铁芯截面积S,小型单相矿用变压器常用的E型铁芯尺寸。 它的中柱截面积S的大小与矿用变压器总输出视在功率有关,即S=K0√PS(cm ?) 式中PS——矿用变压器总输出功率(W)

  整流矿用变压器=根号3x额定电压x额定电流 单相矿用变压器容量=额定电压x额定电流

  例矿用变压器的容量是1.6KVA 三相380V变三相220V

  铭牌上还有:Y 初级电流 2.4A 次级电流 4.2A

  矿用变压器的容量的计算是非常重要的,是事关矿用变压器运行的效果和使用的效率,对于矿用变压器要不断地进行提高它的效率,实现矿用变压器的效率和质量地不断地进行提高,让矿用变压器发挥出来更加巨大地作用和优势才行!
