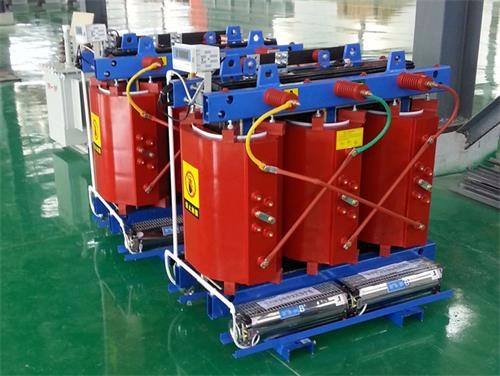

干式变压器耐压强，环氧树脂不加填料真空干燥脱气脱湿整体浇注，机械强度高，抗短路，耐冲击能力强。高压绕组首末端及中间分接抽头采用铜嵌件预埋结构，钢性好，便于调档，美观整齐。
铁芯采用全新120冷轧硅钢片叠制，45度全斜多阶梯接缝。表面用树脂绝缘涂层覆盖，耐潮湿，防锈，降噪。铁芯、夹件和线圈之间采用弹性件夹紧，使线圈处于稳定压紧状态，以降低噪音。
配有温控器，在低压线圈顶部的预埋孔内放置铂电阻(PtlOO)，以监测变压器绕组温升，自动启停冷却风机并设有故障报警、超温报警和超温跳闸功能，为干式变压器提供可靠的过载保护装置，从而提高干式变压器运行的安全性。
3.2.1型式：强迫空气冷(AF)/自然空气冷(AN),户内干式环氧树脂铜绕组降压变压器
3.2.2相数：三相
3.2.3 连续额定容量(KVA)
3.2.4外壳防护等级IP40
3.2.5额定电压(kV)
高压：35
低压：10
3.2.6变比：35±2x2.5百分之十/10kV
3.2.7频率：50Hz
3.2.8连接方式：
高压：星形 (Y)
低压：三角形接线(△)
3.2.10 矢量组别 Y，d11
3.2.11端子接法和接地方式
高压：35kV电力电缆
低压： 铜母线与开关柜直接相接
3.2.12绝缘水平(kV)
工频耐压：全波冲击耐压 ：
高压：80kV 185kV
中性点：80kV 185kV
低压：30KV 75kV
3.2.13绝缘的温度等级：IEC标准F级
3.2.14在1.5倍较大大相电压下的局部放电量<10pc
3.2.15阻抗电压(在额定电压、额定频率和75℃的条件下)：
3.3技术性能要求
3.3.1 型式: 三相环氧浇注
3.3.2设计和结构
3.3.2.1 高、低压绕组采用线绕结构。
3.3.2.2 铁心采用优良高导磁，低损耗冷轧晶粒取向硅钢片，采用五步进阶梯叠铁方式。
3.3.2.3 高低压线圈采用特种分段圆筒式结构，提高抗短路冲击能力;
3.3.2.4 高压侧进线采用电缆，低压侧出线采用硬母线
3.3.2.5 在自然空气冷到时，在正常使用条件下，变压器可连续输出额定容量。在强迫空气冷到(AF)时，变压器可连续输出百分之一百五十的额定容量(2h)，且不影响变压器的使用寿命。
3.3.2.6 应配置温湿系统，温湿系统应通过予埋在低压绕组中的Pt100热敏电阻测取温度信号，直观显示各相绕组温度，并应带超温警报信号，温控器可根据。绕组温度，控制冷到风机的运行。
3.3.2.7 所有相同设计、相同额定值的变压器的电气性能完全相同,具有互换性, 并且可以并列运行。变压器的结构应有利于顺利地运输到目的地, 在需现场安装的附件安装好后, 变压器应能立即进入持续工作状态。变压器及其附件的设计、制造和组装应使振动较小, 并且能承受三相短路电动力的作用。所有从套管端子和转换分接头上引出的导线应接到稳固支持的绝缘材料构成的端子板上。
干式变压器按自冷设计，整体浇注的高(低)压线圈筒壁内部预留有纵向通风道，可配备强迫风冷装置(冷却风机)，采用强迫风冷装置后，可提高输出容量20%。
