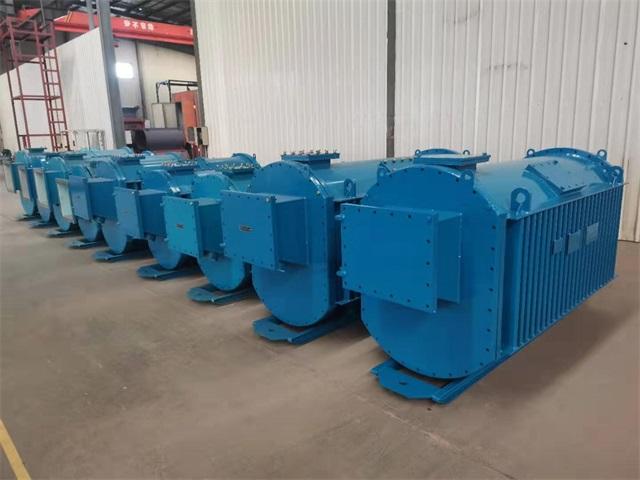

2500KVA矿用变压器是一种移动式成套供电和变电设备。用以改变交流电流大小，适用于甲烷混合气、煤尘等有爆炸危险的煤矿。将6KV和10KV电源转换为煤矿井下所需的400(380)、693(660)、1200(1140)、3450(3300)V低压电源。2500KVA矿用变压器机壳为全波纹、两面开盖、上开盖构造，具备冲击韧性高、温度低、散热效果好等优势。铁心选用低空载损耗、低空载电流、低噪音的优质低损耗硅钢片制成。选用h级绝缘材料和先进的绝缘结构，热稳定性好，能高温下超负荷连续操作。
2500KVA矿用变压器的结构特征
◆壳体全部结合面均按防火要求制做，能承受0.8兆帕的内压。
◆机盖由钢板制成。箱壳上有2个电缆出线套管，套管的风表面有橡胶垫圈。电缆越过橡胶垫圈。扭紧套管后，可以用橡胶垫圈缩小电缆，以保证密封。选择的电缆外径必须与橡胶垫圈密切配对，电缆务必被密切缩小和彻底密封，以保证防护特性。
◆箱壳内表面有接地螺栓，接地螺栓焊接在箱壳支架上，应正确接地。
◆拖车架焊接在箱壳外侧，用以水准拖拽。它可以在运送或储存过程中竖直储放，以节省空间。
◆晶粒取向、低耗冷扎硅钢片铁心式铁芯，双层圆形、简易线圈构造，B级绝缘，气体自冷式矿用设备。
2500KVA矿用变压器的应用
电钻、照明、信号等设施供电。
2500KVA矿用变压器的特征;
2500KVA矿用变压器过载能力强，结构紧凑，空载损耗和空载电流低，具备失压、负载、短路、走电、温度等保护功能。
2500KVA矿用变压器用以煤矿含有爆炸危险的地方。这类变压器大多数是干试变压器。其核心结构特征是壳体全部结合面均按防火要求制做，能承受0.8兆帕的内压。矿井干试变压器的容量一般为4千伏安和2.5千伏安，专门用来电钻、照明、信号等设备的供电。引进和引出电缆根据引出套管引出。初级侧有380伏和660伏。次级电压一般为133伏。容积超出100千伏安的防爆型变压器通常与防爆型配电箱融合，产生防爆型成套移动变电站。其输出电压为400伏、690伏和1200伏，以适应煤矿电气设备的必须。为了适应隧道运送，变压器结构高度应低一些。那样，铁柱的直径能够更大，而且通常使用冷扎硅钢片。100千伏安或以上一般为H级绝缘。适用于煤矿含有煤尘和沼液的区域，无爆炸危险，用以电力驱动和照明。这台变压器是油浸的。其内部结构和工作原理与一般油浸式电力变压器相同。关键区别就是机壳及其入口和出口设备。
2500KVA矿用变压器构造牢固，外形精巧。变压器上端没有储油箱，油箱里的油量有适度空间，避免机盖上的通气口阻塞时油箱内压力太大。油箱的冲击韧性能够承受0.1兆帕的压力而不会永久变形。
2500KVA矿用变压器的高低压出入线都是充满绝缘胶的电缆接线盒。有50，100，180，320千伏安和其他类型采矿通用变压器。
